安装钢丝螺套用内螺纹依据中华人民共和国国家军用标准GJB 119.3A-2001《安装钢丝螺套用内螺纹》、中华人民共和国航空工业标准HB 5515-96《安装钢丝螺套用内螺纹》、中华人民共和国机械行业标准JB/T 7604.2《安装钢丝螺套用内螺纹》、中华人民共和国国家标准GB/T 24425.5-2009《钢丝螺套用内螺纹》等标准进行制造和检测。不同标准对安装钢丝螺套用内螺纹的尺寸要求略有不同。
下面以最常用的中华人民共和国国家军用标准为例来说明安装钢丝螺套用内螺纹：

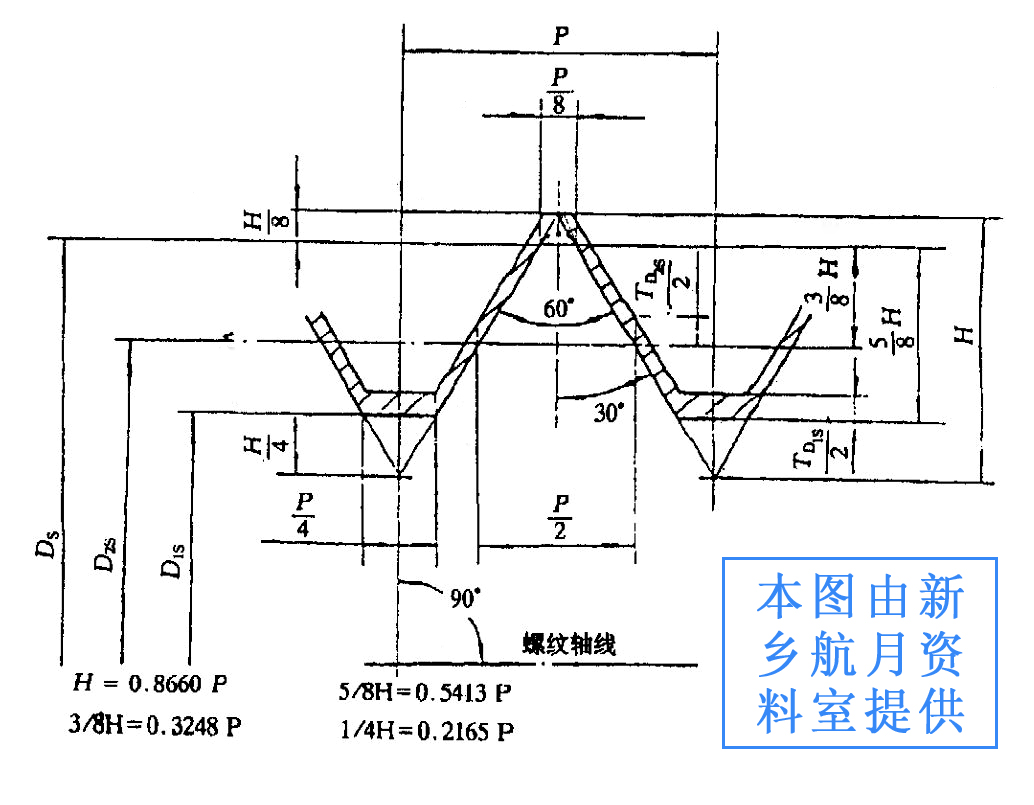

1、安装钢丝螺套用内螺纹基本牙型和公差带位置图：

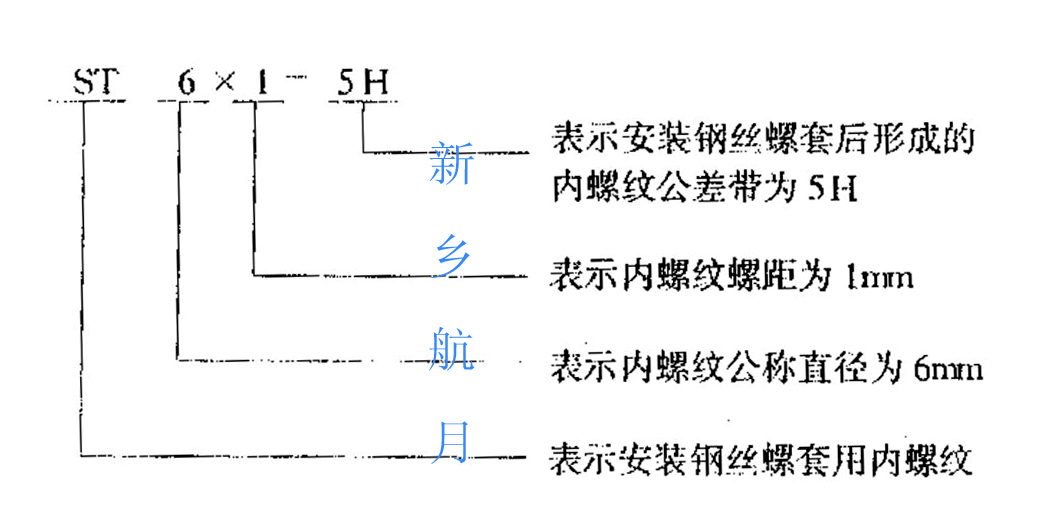

2、安装钢丝螺套用内螺纹的标记：
3、常用标准螺纹大径基本尺寸与安装钢丝螺套用内螺纹大径基本尺寸对照表：
公称直径(d) | 螺距（P） | 标准螺纹大径 | 安装钢丝螺套螺纹大径 | 公称直径(d) | 螺距（P） | 标准螺纹大径 | 安装钢丝螺套螺纹大径 |
|
|
|
2 | 0.4 | 2.0 | 2.52 | 20 | 2 | 20.0 | 22.60 |
|
2.5 | 0.45 | 2.5 | 3.08 | 22 | 2.5 | 22.0 | 25.25 |
|
3 | 0.5 | 3.0 | 3.65 | 22 | 2 | 22.0 | 24.60 |
|
3.5 | 0.6 | 3.5 | 4.28 | 24 | 3 | 24.0 | 27.90 |
|
4 | 0.7 | 4.0 | 4.91 | 24 | 2 | 24.0 | 26.60 |
|
5 | 0.8 | 5.0 | 6.04 | 27 | 3 | 27.0 | 30.90 |
|
6 | 1 | 6.0 | 7.30 | 27 | 2 | 27.0 | 29.60 |
|
7 | 1 | 7.0 | 8.30 | 27 | 1.5 | 27.0 | 28.95 |
|
8 | 1.25 | 8.0 | 9.62 | 30 | 3.5 | 30.0 | 34.55 |
|
8 | 1 | 8.0 | 9.30 | 30 | 2 | 30.0 | 32.60 |
|
10 | 1.25 | 10.0 | 11.62 | 30 | 1.5 | 30.0 | 31.95 |
|
10 | 1 | 10.0 | 11.30 | 33 | 3.5 | 33.0 | 37.55 |
|
12 | 1.75 | 12.0 | 14.27 | 33 | 2 | 33.0 | 35.60 |
|
12 | 1.25 | 12.0 | 13.62 | 33 | 1.5 | 33.0 | 34.95 |
|
12 | 1 | 12.0 | 13.30 | 36 | 4 | 36.0 | 41.20 |
|
14 | 2 | 14.0 | 16.60 | 36 | 3 | 36.0 | 39.90 |
|
14 | 1.5 | 14.0 | 15.95 | 36 | 2 | 36.0 | 38.60 |
|
14 | 1.25 | 14.0 | 15.62 | 39 | 2 | 39.0 | 41.60 |
|
16 | 2 | 16.0 | 18.60 | 48 | 3 | 48.0 | 51.90 |
|
18 | 2.5 | 18.0 | 21.25 | 56 | 4 | 56.0 | 61.20 |
|
18 | 2 | 18.0 | 20.60 | 60 | 3 | 60.0 | 63.90 |
|
20 | 2.5 | 20.0 | 23.25 | 60 | 4 | 60.0 | 65.20 | |
4、安装钢丝螺套用内螺纹侧表面粗糙度为1.6。
5、安装钢丝螺套用内螺纹的制造尺寸，通常由钢丝螺套专用丝锥和攻丝方法保证。
6、安装钢丝螺套用内螺纹极限尺寸，必要时须用钢丝螺套内螺纹专用螺纹塞规进行检查。
